Kernboormachine voor mijnbouw

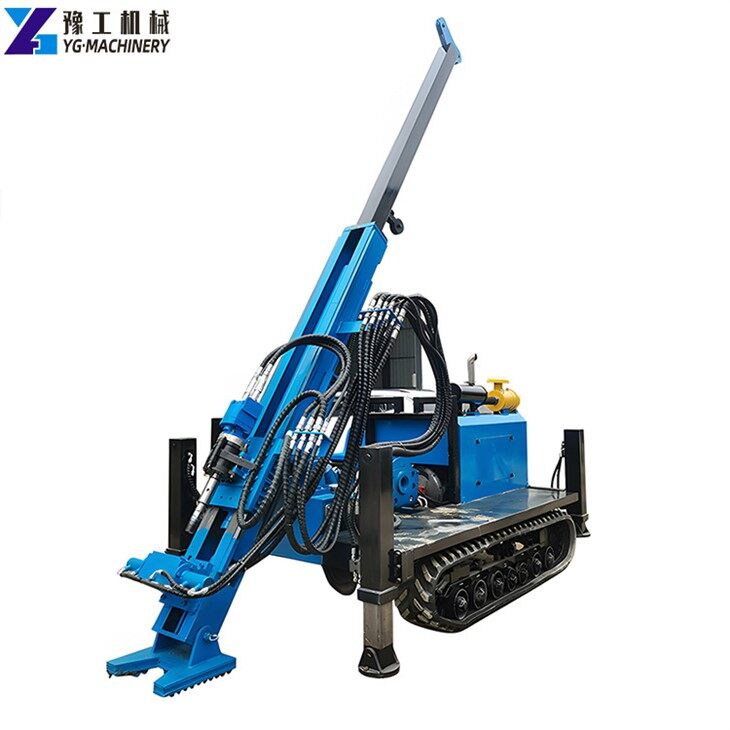

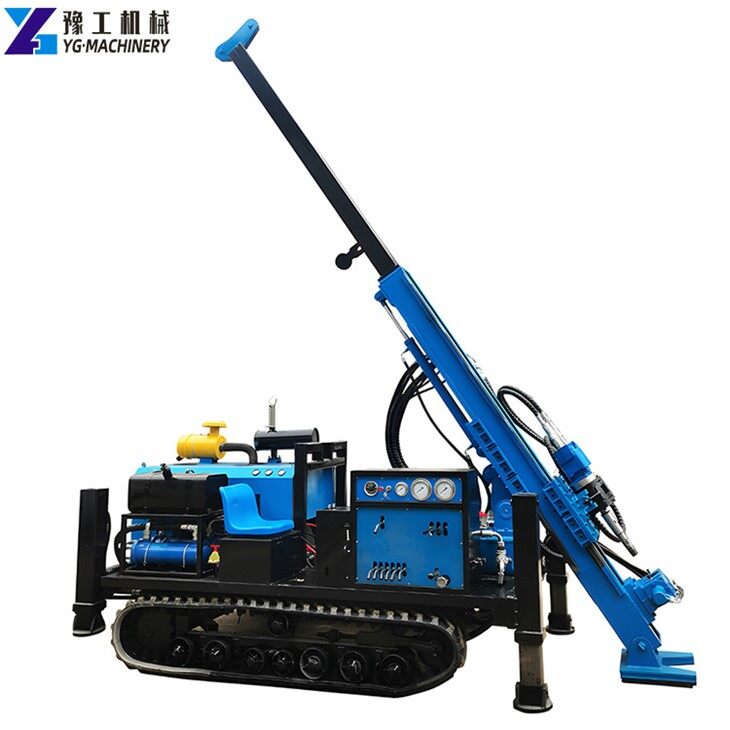

De kernboorinstallatie voor mijnbouw is een efficiënte, lichtgewicht, op rupsbanden gemonteerde volledig hydraulische boorinstallatie met een mast die contact maakt met de grond. De boorinstallatie kan voldoen aan 45-90 graden verticale en hellende gatboringen, het wordt veel gebruikt in geologische kernboringen, technische prospectie, mijnbouwexploratie en diamantdraadboringen, met name geschikt voor het boren van dunwandige diamantboorbits, met de kenmerken van lage koppelweerstand en hoge boorsnelheid.

Aanvraag sturen

Beschrijving

Technische Parameters

De crawler-type kernboorinstallatie voor mijnbouw heeft draadloze afstandsbediening, automatisch heffen van de hydraulische mast en automatisch linksom verschuiven van de krachtkop om de boorinstallatie op te tillen. Daaronder wordt de mast automatisch geheven en de krachtkopverplaatsingsmachine is een gebruiksmodelpatent van ons bedrijf, wat de moeilijkheid van de constructie op locatie aanzienlijk verlicht, effectief het aantal bouwvakkers van de boorinstallatie vermindert en kosten bespaart. De crawler-type volledig hydraulische boorinstallatie maakt gebruik van Yuchai 92KW zescilindermotoren, sterk vermogen en groot koppel, geschikt voor metaalwinning en geotechnisch onderzoek boren van verschillende complexe formaties.

Parameter van volledige hydraulische kernboorinstallatie

Model	YGX-400	YGX-600	YGX-800	YGX-1000
Boordiepte (M)	180-400-500	200-600-650	400-800-1000	500-1000-1100
Nominale druk (MPA)	21	21	25	28
Nominale stroom (l/min)	168	192	260	300
Warmteafvoermodus	Luchtkoeling + waterkoeling
Motormerk	Yuchai	Yuchai	Yuchai	Komijn
Nominaal vermogen/snelheid	78 kW/2400 tpm	92 kW/2400 tpm	92 kW/2400 tpm	154kW/ 2400 tpm
Boorhoek (graden)	0-90	45-90	45-90	45-90
Hefkracht (T)	12	16	24	30
Voedingskracht (T)	6	8	12	15
Hydraulische modderpompstroom	30-90(L/min)	30-90(L/min)	90-180(L/min)	90-180(L/min)
Hydraulische modderpompkracht	4-7 (MPA)	4-7 (MPA)	4-7(MPA)	4-7 (MPA)
Dimensie	400019001800mm	400020001800mm	550021002000mm	600022002400mm
Gewicht	4.3T	4.5/5.5T	6.5T	7.5T

Belangrijkste kenmerken van de volledig hydraulische kernboorinstallatie

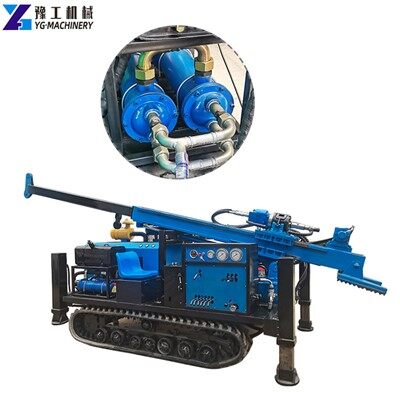

De top-driven power head maakt gebruik van buitenlandse technologie. De structuur is dubbele motoren en mechanische verschuiving. Het heeft een groot verschuivingsbereik en een groot laag-snelheids-eindkoppel. Het is uitgerust met verschillende motoren, is geschikt voor de vereisten van verschillende boormethoden en voldoet aan verschillende bouwmethoden.
De power head heeft een hoge transmissieprecisie en soepele werking. De voordelen zijn nog duidelijker bij het boren van diepe gaten.
Het toevoer- en hefsysteem maakt gebruik van een cilinderkettingvermenigvuldigingsmechanisme, dat een lange toevoerafstand heeft en handig is voor kernboringsoperaties met lange kernen.
De power head gebruikt de methode van het automatisch openen van het gat en is uitgerust met een houder, een beugel en een boorpijpcentralisator, die snel en eenvoudig de touwkernbewerking van rechte gaten en hellende gaten kan voltooien, waardoor de noodzaak voor traditionele secundaire bewerkingen wordt geëlimineerd. Platformbediening, hoge mate van automatisering en eenvoudige bediening.
De boorinstallatie heeft een snelle hef- en voedingssnelheid, wat veel hulptijd bespaart. Tijdens het volledige boren is het handig voor het schoonmaken van het gat en verbetert het de boorefficiëntie.
De hoofdtorengeleiderail heeft een V-vormige structuur. De verbinding tussen de power head en de hoofdtoren heeft een hoge stijfheid, stabiele rotatie met hoge snelheid en een hoge scoresnelheid.
De hoofdlier is gemaakt van geïmporteerde producten en heeft een stabiele hijsfunctie en betrouwbare remfunctie.
De holle kabelsnelheid van de kabelkernlier bedraagt 205 m/min, waardoor de hulptijd wordt verkort.
De boorinstallatie is uitgerust met een klem en een sluiting, waardoor de boorstang eenvoudig en snel kan worden gedemonteerd, wat de arbeidsintensiviteit vermindert.
10 De boorinstallatie is uitgerust met een krachtige toerenteller en een boorschaal om de gebruiker in staat te stellen parameters te selecteren.
De boorinstallatievoeding maakt gebruik van een drukvoorbereidingsbalans, die de drukwaarde op de bodem van het gat eenvoudig kan meten en de levensduur van de boor verbetert.
Het hydraulische systeem van de boorinstallatie is betrouwbaar. De modderpomp en modderroerder worden hydraulisch aangestuurd. Alle boorinstallatiebewerkingen zijn gecentraliseerd, waardoor het omgaan met verschillende ondergrondse ongevallen eenvoudig is.
De boorinstallatie is van het type rupsband en is gemakkelijk te verplaatsen. Het heeft een externe handgreep om de verplaatsing veilig en gemakkelijk te maken.
